专业焦炉集气系统单炭化室压力调节系统解决方案提供方

实现上升管在焦炉生产过程中的全自动操作，提高焦炉生产自动化水平，提高生产准确性和效率。

稳定降低集气管压力，改善装煤期及结焦初期炉顶无组织逸散。

连锁动作，动作和反馈响应迅速准确，连锁控制保证水封盖、水封阀及高低压氨水阀动作顺序可靠，防止冒烟、冒火情况出现，满足环保生产要求。

保持结焦周期内炭化室底部微正压，有效提高焦炭质量，保护焦炉本体，延长焦炉使用寿命，提高生产效益。

减少炉顶高温、高热岗位，避免误操作造成安全生产事故，紧急状况下操作可靠性高，有效减少安全生产事故，满足安全生产要求。

SCPR^®-SAC系统

根据焦炉作业计划及车辆信号全自动操作上升管系统，包含上升管盖自动启闭、水封阀自动启闭及高低压氨水自动切换
SCPR^®-I型单炭化室压力调节系统

在实现上升管系统自动操作的同时，通过稳定降低集气管压力至微正压，满足装煤期烟尘逸散要求，在结焦周期内通过水封阀开度调节，保证炭化室底部不长期出现负压
SCPR^®-II型单炭化室压力调节系统

增加专用调节装置，在上升管自动操作的同时，通过专用调节装置，实现集气管微正压到负压不同状态下，炭化室底部压力线性精确调节了解更多

大连浦诚控制系统有限公司设计开发的焦炉集气系统单孔炭化室压力调节系统（Single ChamberPressure Regulation，简称SCPR^®），对集气管压力进行智能稳压控制，同时优化氨水喷洒系统的抽吸能力和覆盖范围，解决不同焦炉在装煤期间需要大吸力导出荒煤气的工艺要求、结焦初期出现的炉门冒烟问题；通过单孔炭化室压力调节的方式，满足结焦末期炭化室底部微正压的要求。

在此基础上，大连浦诚开发出满足不同工艺要求的炭化室压力单调装置。

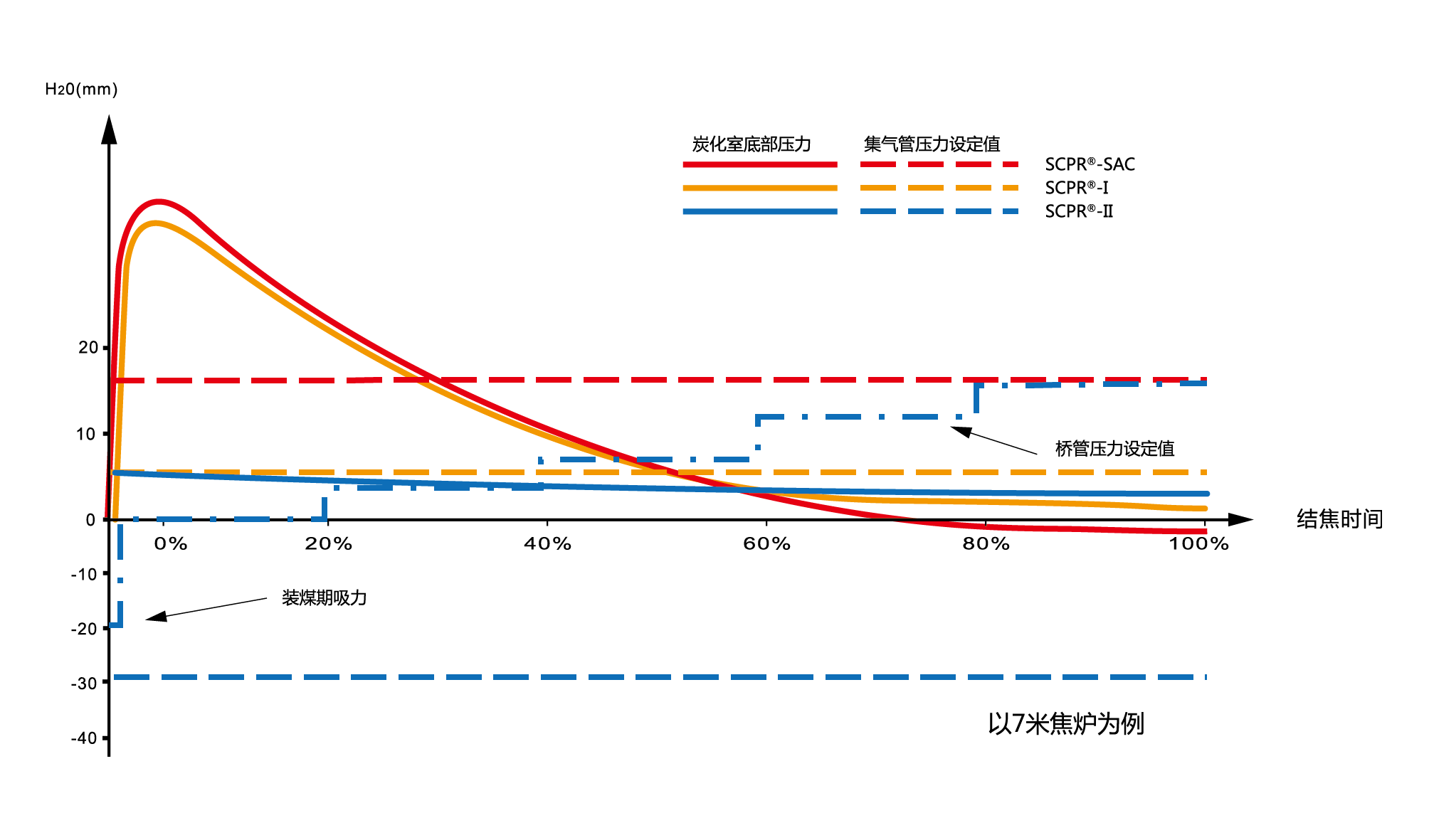

装置型号	适用范围	集气管压力适用	装置控制精度※
SCPR^®-SAC※1	顶装、捣固焦炉	180Pa ～ 80Pa	上升管自动启闭系统
SCPR^®-Ⅰ※2		180Pa ～ - 50Pa	±3%
SCPR^®-Ⅱ※3		180Pa ～ -350Pa	±1%

※ 1：SCPR^®-SAC型系统可以有效实现上升管系统的自动启闭操作。

※ 2：SCPR^®-I型系统可以有效保证不同集气管压力情况下炭化室在全结焦周期内不出现负压。

※ 3：SCPR^®-II型系统可以在集气管负压操作的情况下实现全结焦周期内炭化室底部不出现负压，且输出荒煤气压力可实现线性调节。

大连浦诚SCPR^®单炭化室压力调节装置，适用于新建、在产焦炉，可以在不停产情况下，通过增加检测设备和控制设备完成各类型SCPR^®系统的改造，实现上升管系统自动操作或单孔炭化室压力调节。有效解决焦炉生产过程中污染物无组织排放问题，满足焦炉生产环保要求，升级焦炉集气系统自动化程度，提高焦炉生产安全的可靠性，延长焦炉使用寿命。
